Description

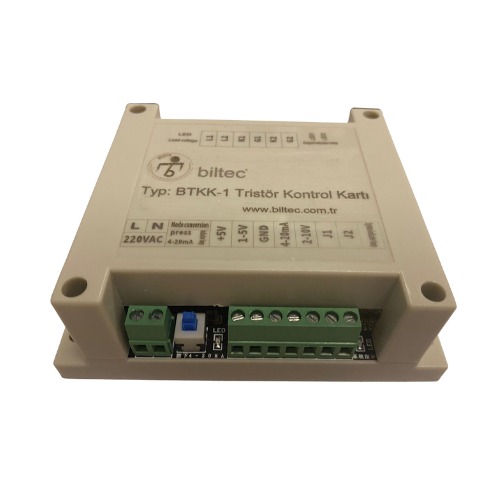

Monofaze Tristör Kontrol Kartı BTKK-1
Monofaze Tristör Kontrol Kartı BTKK-1
Analog Kontrol
TEKFAZ TRİSTÖR KONTOL KARTI
10 İle 3000 Amper Arası Analog TRİFAZE Tristör Kontrol kartı
Kod: BTKK-1
Kontrol girişleri : ( +5V ) (1-5V) ( 2-10V) (4-20Ma) (J1-J2 Kısa devre )
Çıkış : 10 ile 3000amper tristör AC veya DC yüklerin kontolü
Sistem genel olarak ac veya dc yüksek güçte resistif veya endüktif olan sistemlerin sürülmesi için tasarlanmış bir güç devresidir. Devre tasarım olarak ısıtma sistemlerinin aç kapa yada oransal kontrolü için kullanılır. Sistemin ac olarak kullanılmasında sistem bir ac kontaktör gibide kullanılmaktadır. Sistemin dc birleşenli kullanımıda aynı ac deki gibi davranır. Kısaca ya oransal yada on off çalışabilir.
Sistemdeki uygulama için kullanılacak metodlar potans kontrolü 0-10 vdc 1-5 vdc yada 4- 20 ma olmak üzere seçenekleri vardır. On off mantığında ise sistem full sürülüp aç kapa butonu ile sürülerek on off kontrolü sağlanabilinir. Aç kapadaki sürümde pot kontrolü ile oransal bir değer seçilirsede sistem lineritesi içersinde oransal aç kapa yapabilir.
Sistemin diğer uygulamaları arasında dc akü sistemleri kirli su arıtmalarında kaplama sistemlerinde ışık kontrol sistemlerinde transformasyon regülasyonlarında kaynak teknolojisinde kullanılabilinir.
Regülasyonu ve simetrisi %5 in altında olup regülasyon verimi %95 tir.
600 amp kadar tristörleri sürmek sistem için bir problem teşkil etmez. 3000 amperide sistem sürme yetisindedir. Sistemin 3000 amp bir tristörü sürmesi için üretici firmaya eksiksiz olarak siparişle mümkündür.
Pcb kart yapısı asitik tozlu ve nemli ortamlarda kullanılmak üzere koruma altında ve katmanlıdır.
